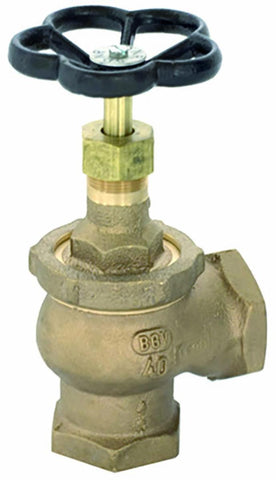

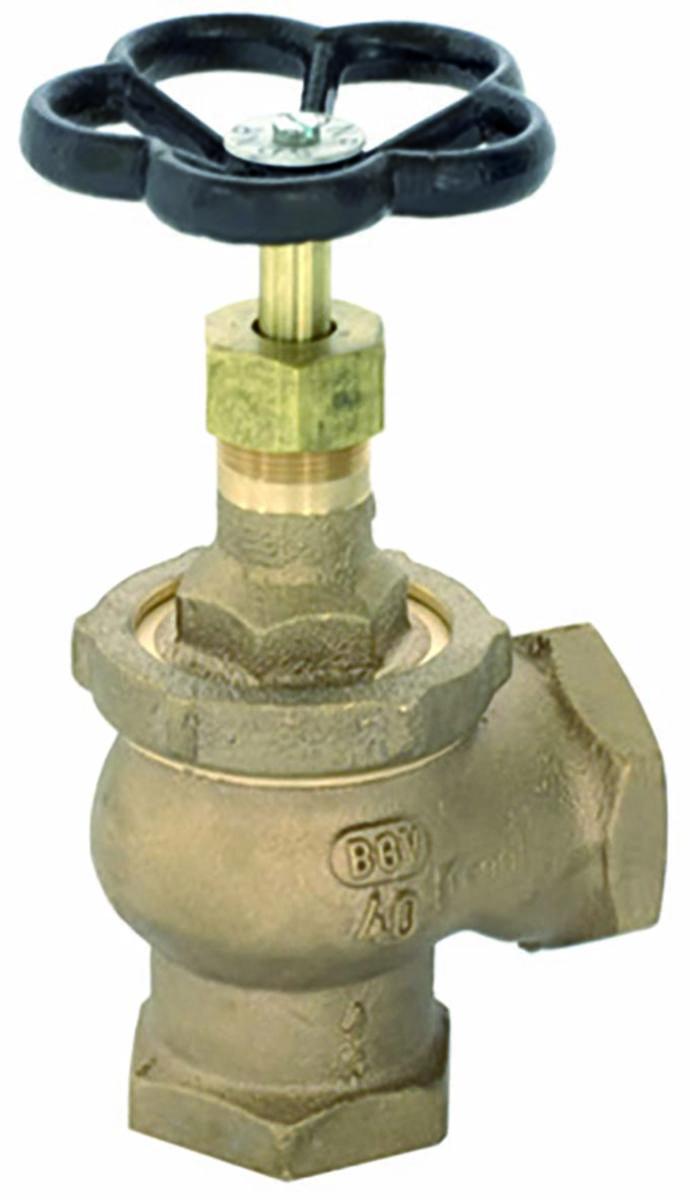

Multivern Kjegleventil RG5, innvendige gjenger, vinkelløp, fast kjegle

Kjegleventil RG5 er en robust stengeventil med innvendige gjenger og vinkelløp, designet for effektiv regulering av væsker, gasser og damp. Med en nominell diameter på 1/4" (8 mm) og en trykkklasse på PN 16, er denne ventilen ideell for ulike industrielle applikasjoner.

Fordeler og egenskaper

• Materiale: Laget av høykvalitets bronse (Rg 5) for langvarig holdbarhet.
• Kompakt design med en byggelengde på kun 35 mm, noe som gjør den plassbesparende.
• Innvendige gjenger (gass sylindrisk, BSPP) for enkel tilkobling.
• Håndhjul for enkel betjening og presis kontroll.
• Egnet for bruk med væsker, gasser og damp, med en maksimal temperatur på 225 °C.
• Rettvinklet modell som gir fleksibilitet i installasjonen.
• Spindel og ratt stigende design for enkel justering.
• Høyde på håndtak/ratt: 86 mm, for optimal betjening.
• Ingen behov for kupling ved tilkoblinger, noe som forenkler installasjonen.

Kjegleventil RG5 er ideell for industrielle miljøer der presis regulering av strømning er nødvendig. Den robuste konstruksjonen og de praktiske tilkoblingsmulighetene gjør den til et pålitelig valg for både væske- og gassapplikasjoner i ulike systemer.

Tekniske data

• Nominell diameter: 1/4" (8)
• Byggelengde: 35 mm
• Trykk klasse: PN 16
• Tilkobling 1: Innvendig gjenge, gass sylindrisk (BSPP)
• Tilkobling 2: Innvendig gjenge, gass sylindrisk (BSPP)
• Materialkvalitet: Bronse (Rg 5)
• Utvendig rørdiameter alle anslutning: 1 mm
• Med kupling tilkobling 1: Nei
• Høyde håndtak/ratt: 86 mm
• Lengde på håndtak / diameter på rattet: 60 mm
• Med kupling tilkobling 2: Nei
• Flens trykklasse: PN 16
• Maksimal trykkforskjell ved 20 °C: 0.23 bar
• Overflatebeskyttelse: Andre
• Innvendig fôret: Andre
• Fri flow: Nei
• Selvlukkende: Nei
• Fjærlukking (NC): Nei
• Fjæråpning (NO): Nei
• Spindel og/eller ratt stigende: Ja
• Betjening: Håndhjul
• Tilkobling betjening: Andre
• Type ventil: Andre
• Ventilregulatorer: Andre
• Type hodestykke: Andre
• Rettvinklet modell: Ja
• Belgtetning: Nei
• Tetning: Andre
• Med posisjonsindikator: Nei
• Med avtappningsventil: Nei
• Zeta-verdi: 0.1
• Standard byggelengde: DIN
• Lengde på tilkobling 1: 1 mm
• Byggelengde, tilkobling 1: 1 mm
• Lengde på tilkobling 2: 1 mm
• Byggelengde, tilkobling 2: 1 mm
• Ventilvinkel: 0 °
• Spindelvinkel: 0 °
• Materiale primær spindeltetning: EPDM (Etylen Propylen Dien M-klass)
• Egnet for væsker: Ja
• Egnet for gass: Ja
• Egnet for damp: Ja
• Med tilbakeslagssikring: Nei
• Middeltemperatur (kontinuerlig): 0-225 °C
• Tilbakeslagssikring i henhold til EN 1717: Andre
